Les observations du

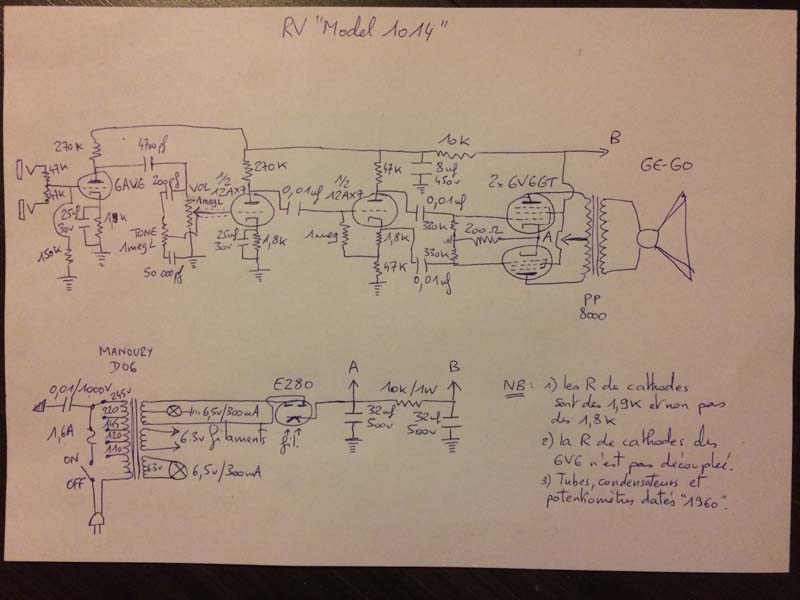

propriétaire, que je remercie pour les photos et le schéma de
câblage :

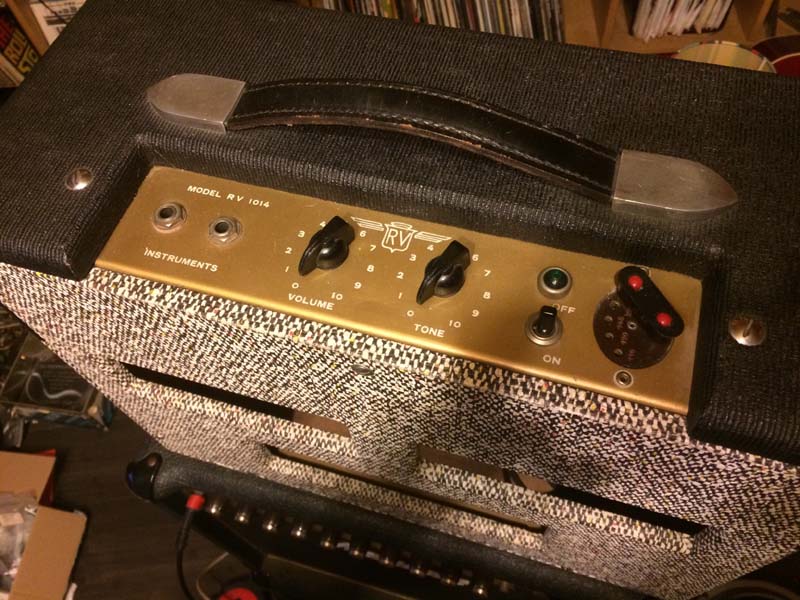

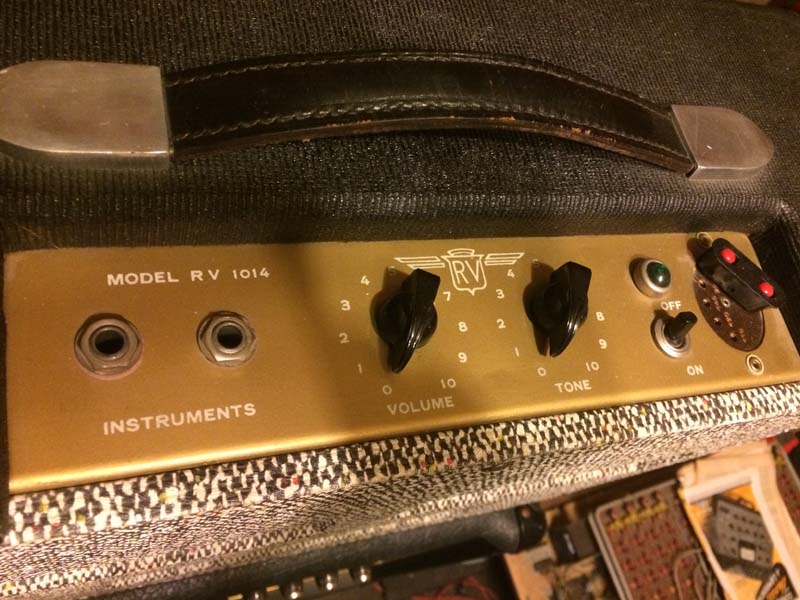

- l’ampli RV
1014 me semble un mix entre le circuit du 14 (sans le tremolo)
et le cabinet du 10

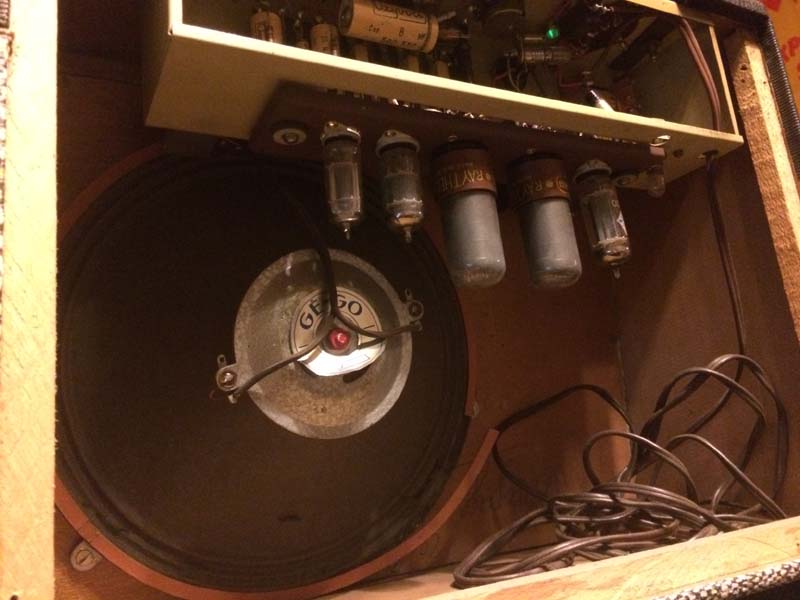

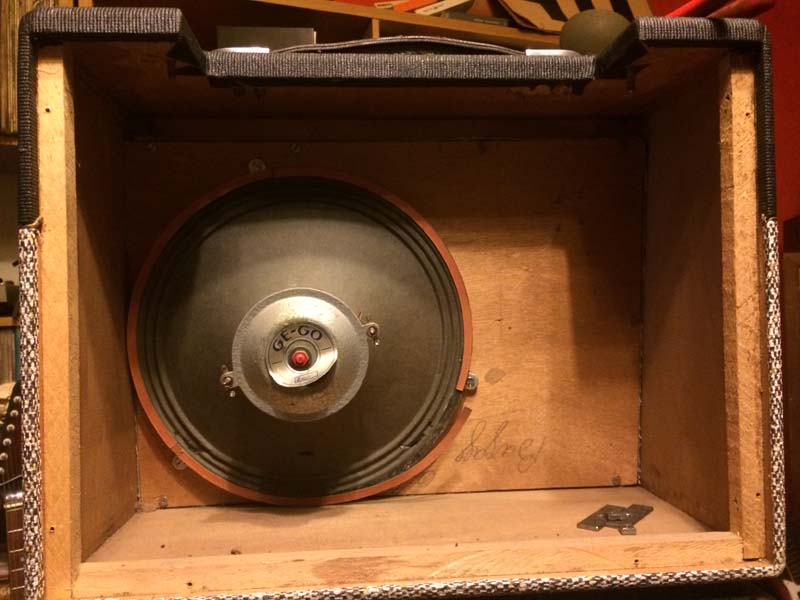

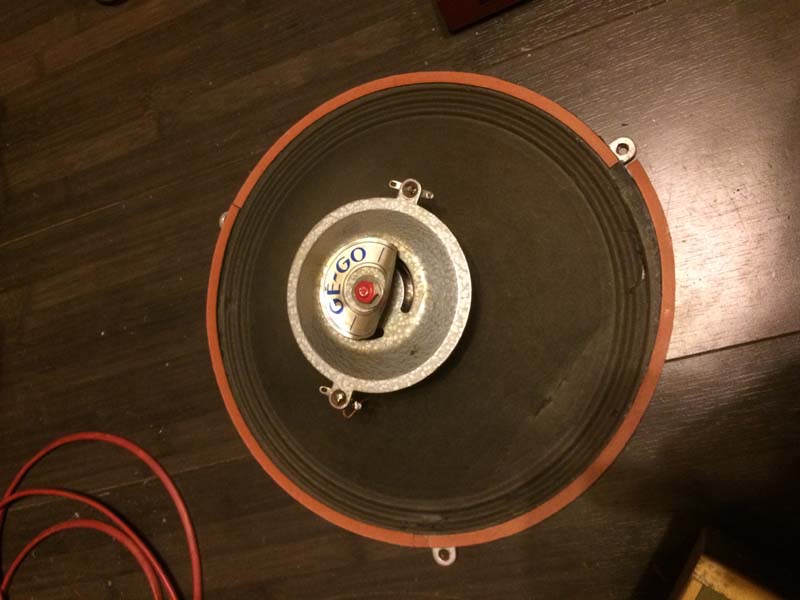

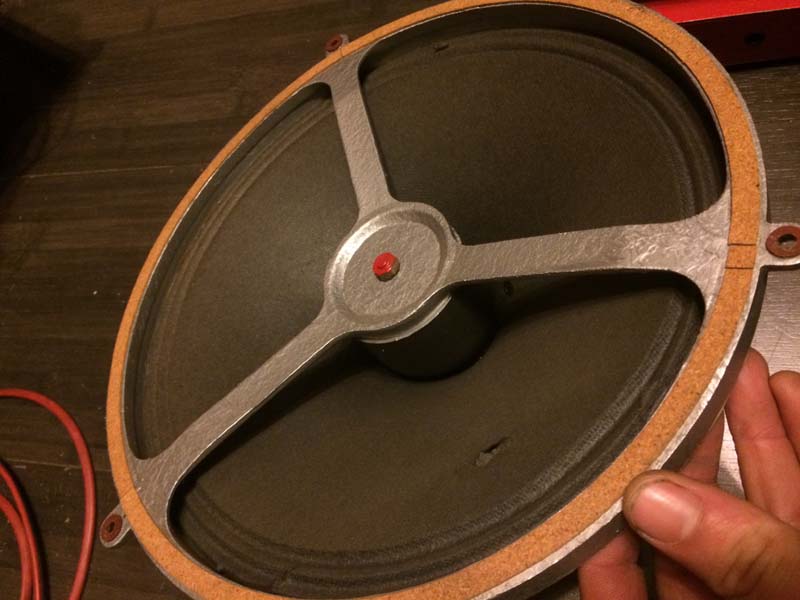

- le haut-parleur d’origine GE-GO est très particulier. C’est un
27,7 cm (environ 11 pouces), avec construction inversée, comme
dans les pick-ups de l’époque. L’aimant et le saladier se
trouvent plaqués à l’avant, ce qui fait gagner de la place. Ça
laisse le cône carton très exposé à l’arrière, à nu. Celui-ci a
quelques déchirures mineures (réparables) dues au câble
d’alimentation par exemple. De fait, RV n’a pas dû utiliser ce
modèle longtemps.
- c’est donc un 11 pouces mais l’ouverture sur la planche avant
est d’environ 10 pouces.

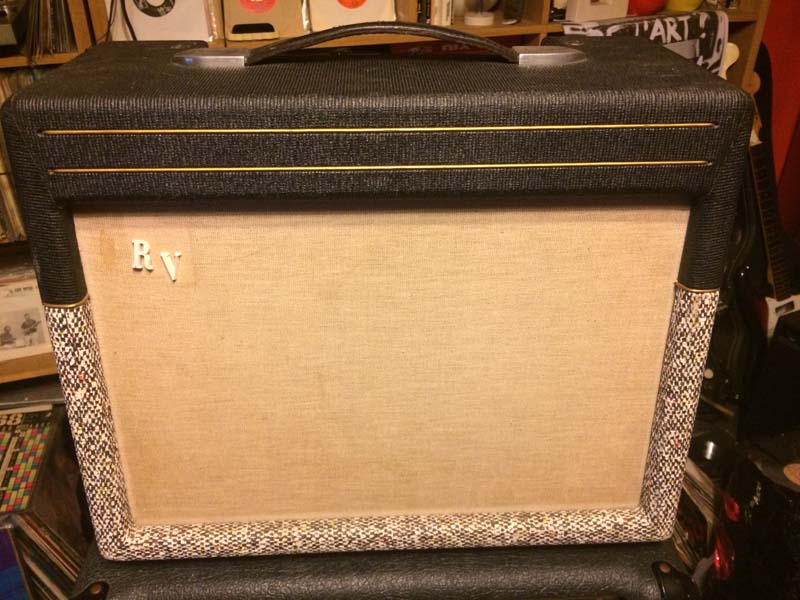

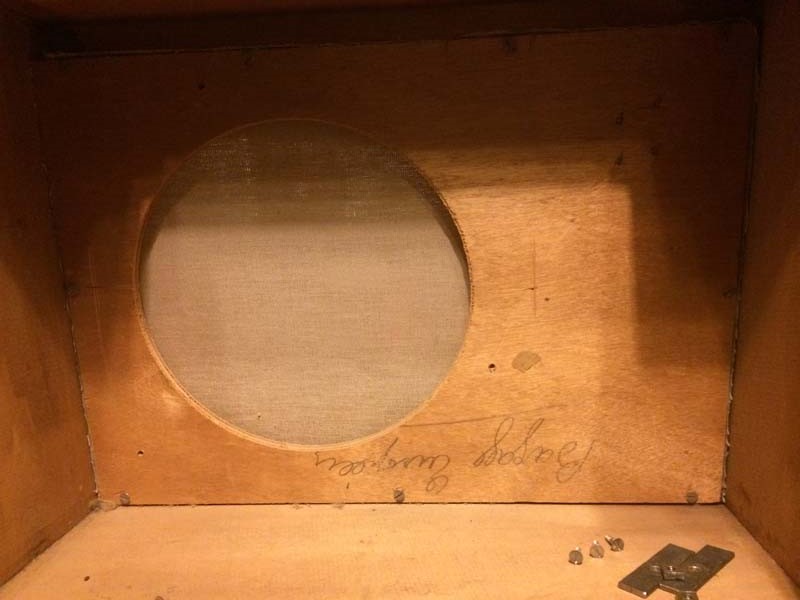

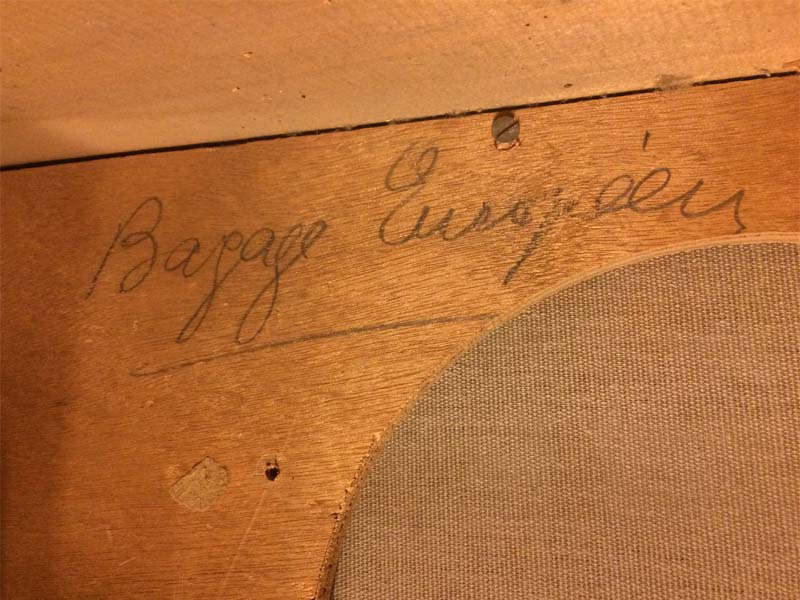

- la construction du cabinet est très artisanale, ce qu’on peut
voir dans l’emploi de planches réutilisées (« bagage européen »)
et les découpes au ciseau à bois pour fixer des vis de poignée.

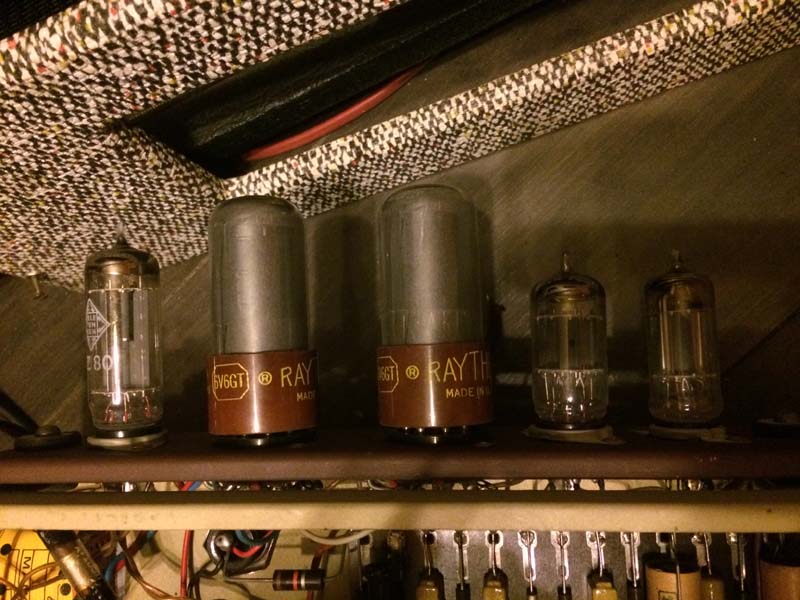

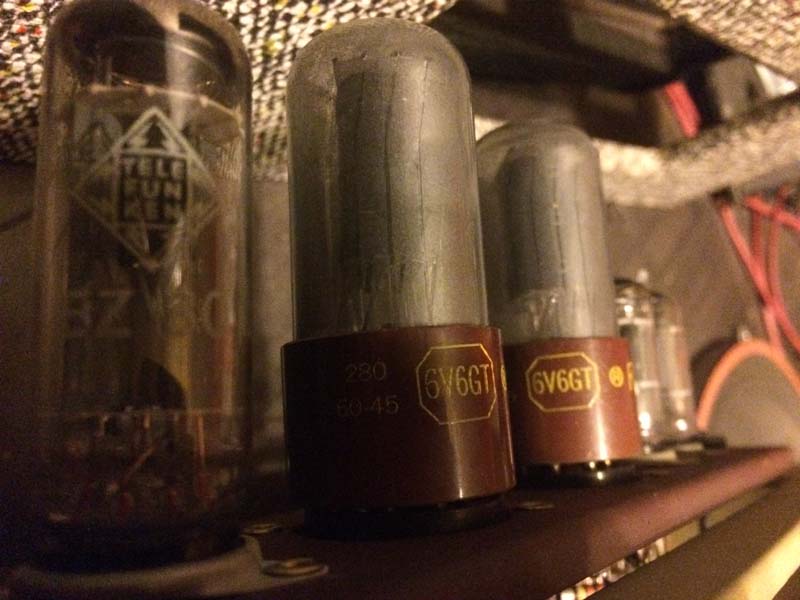

- la monte en Raytheon 6v6GTY semble d’origine et j’ai déjà vu
ces lampes montées sur des RV, or elles sont plutôt peu
fréquentes, même pour l’époque. Je ne m’avance guère en pensant
que RV en avait un gros stock.

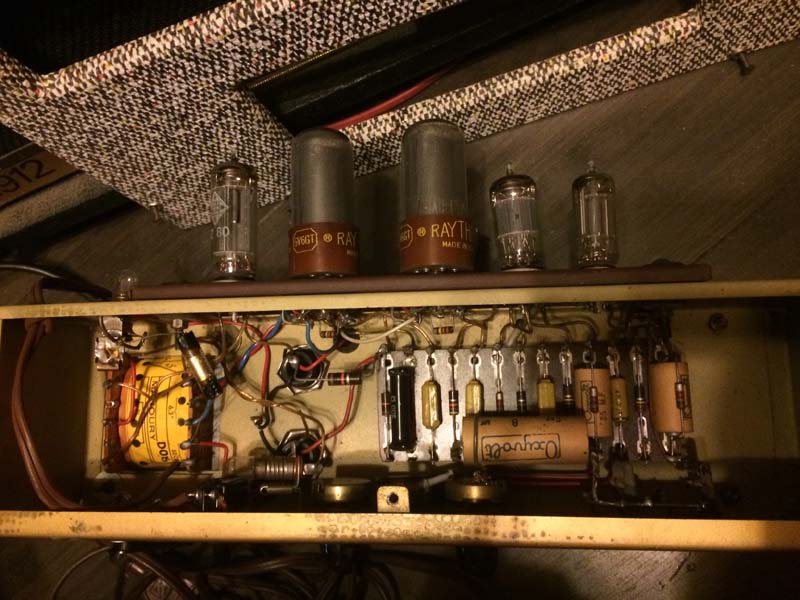

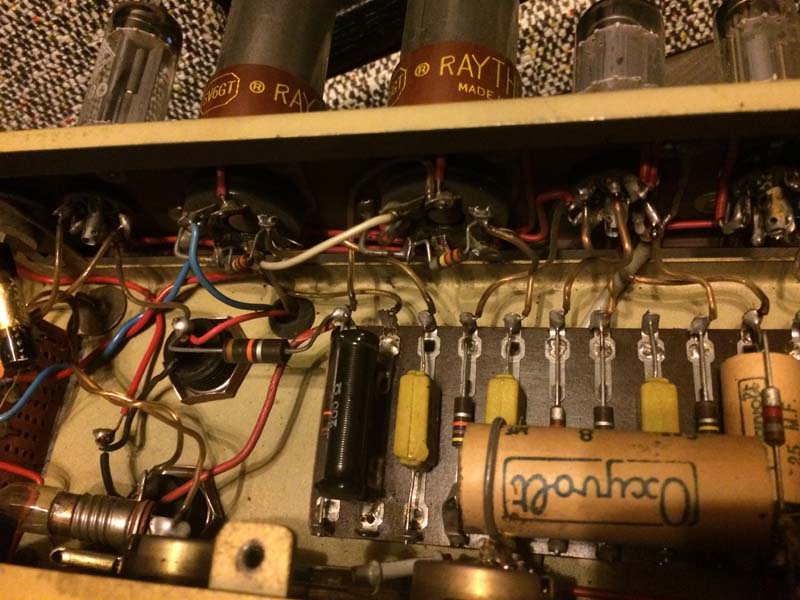

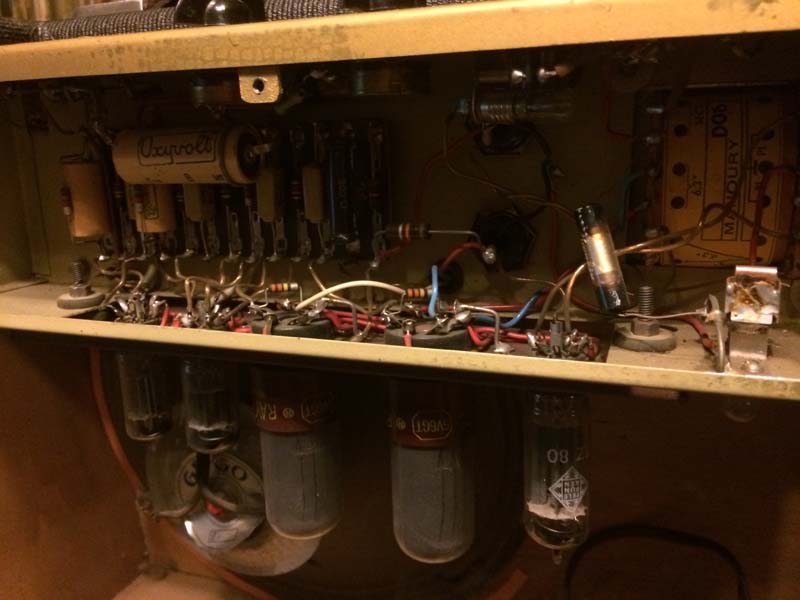

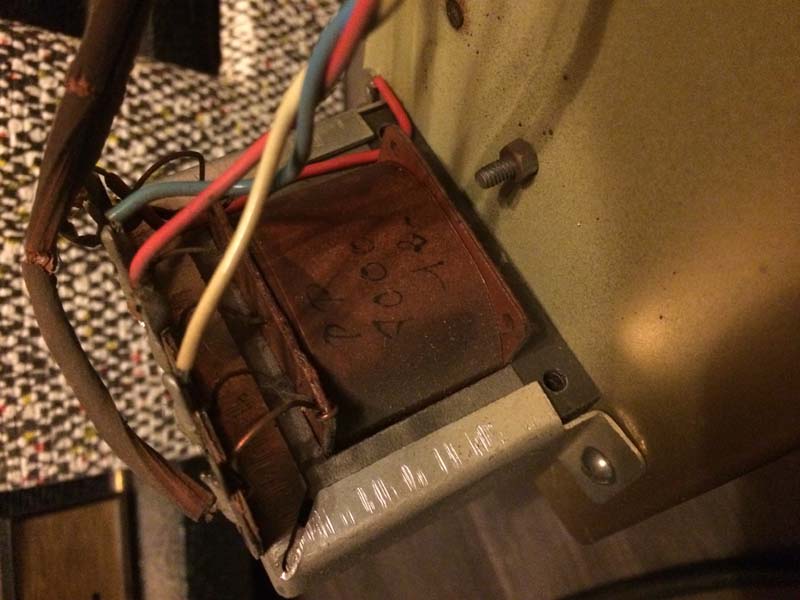

- comme d’habitude chez RV, des ampoules font figure de fusibles
aux secondaires du transfo d’alimentation.

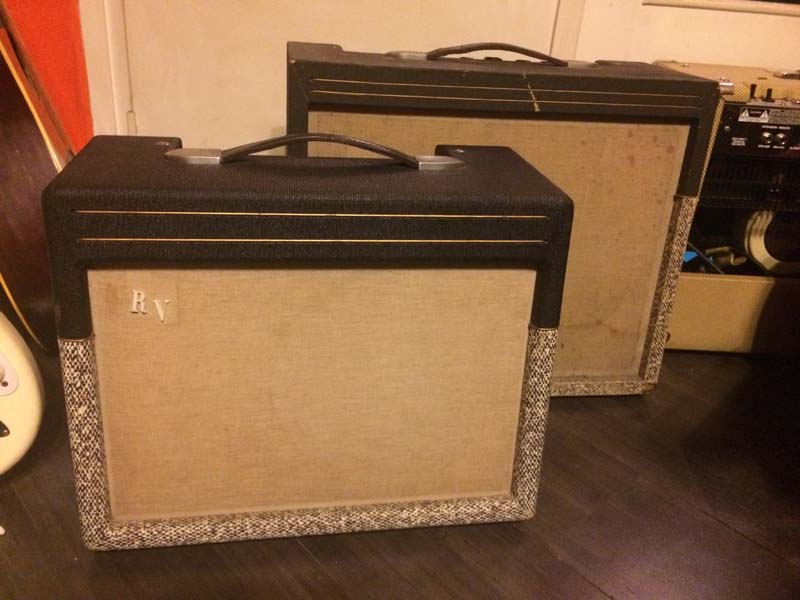

Les deux photos suivantes montrent la différence de taille entre
un 1014 (à gauche et en haut) et un 14 luxe.
|
